自恢復保險絲的介紹及工作原理

要介紹自恢復保險絲還得從正溫度系數的熱敏電阻PTC說起，PTC又分為陶瓷型CPTC熱敏電阻和高分子材料PPTC熱敏電阻，由于不同的材料結構組成決定著不同的作用及應用場合。

PPTC熱敏電阻就是我們通常所說的“自恢復保險絲”，是一種可復位的過流電路保護元件，它不像使用一次燒掉了就要更換的傳統保險絲，它可以自動恢復，可以多次使用，原因是它是由高分子有機聚合物在高壓、高溫，硫化反應的條件下，摻加導電粒子材料后，經過特殊的工藝加工而成，正常時候它表現出的阻抗性很小，一旦電路過流產生過多的能量使得PPTC熱敏電阻內部導電粒子建立新的機制，切斷相應的導電通路使得呈現出來的是高阻態來切斷后級電路，一旦溫度下降又繼續導通，相當于一根導線。

PPTC的工作原理

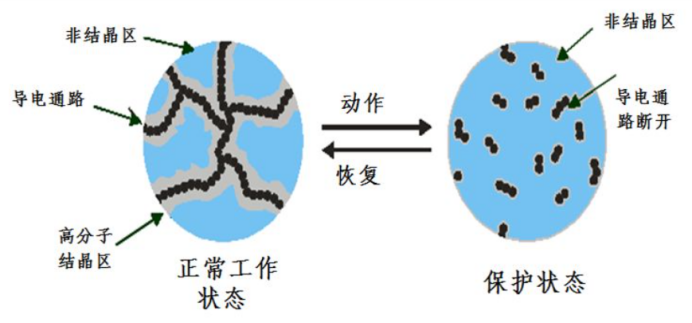

在正常的操作溫度下，聚乙稀緊密的將導體包裹在結晶狀的結構內，而形成一條低阻抗的導電通路如圖左所示。因為阻抗較低，所以線路上流經PPTC組件的電流所產生的熱能小，不會改變聚乙稀的晶體結構。

當異常電流發生，導體上所產生的熱能便會將聚乙稀由結晶狀變成膠狀(Amorphous)，如圖右所示，在此種情況下，被包裹的導體便會因聚乙烯的膨脹而分離，導致阻抗迅速提高而限制異常電流流過PTC組件。

異常電流消失后，導體通路又會再度結合成為低阻抗。

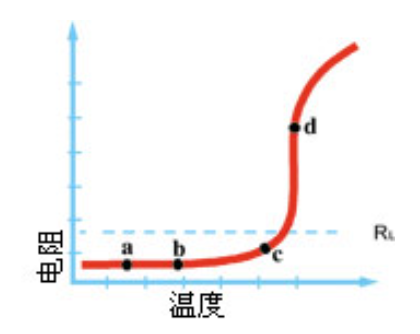

PPTC的電阻隨溫度變化曲線

從下圖也可以看出 PPTC自恢復保險絲的電阻會隨著溫度的增大而增大。圖中a點溫度較低，PPTC產生的熱和散發的熱達到平衡。b點溫度較高時，PPTC處于熱平衡狀態，c點為溫度繼續增加時，PPTC達到熱平衡臨界點，此時很小的溫度變化就可以導致阻值大幅度的增加。d點是PPTC處于高阻狀態，限制大電流通過，從而保護電器不受損壞。

PPTC自恢復保險絲最大的特點是在其額定使用范圍內，每次故障排除后 PPTC自恢復保險絲不需要更換，可反復多次應用于電路中，有效節約維修時間及成本。
